在現代電力系統中，雷電過電壓是威脅設備安全穩定運行的主要因素之一。HY5WZ-90/235復合外套金屬氧化物避雷器（常被稱為防雷器）作為一種先進的過電壓保護裝置，憑借其優異的性能，已成為變電站、輸電線路等關鍵環節不可或缺的“防雷衛士”。本文將深入解析其型號含義、結構特點、工作原理及主要應用。

一、型號釋義：HY5WZ-90/235

該型號清晰地標明了避雷器的核心參數：

• HY：代表“復合外套”，指其外部絕緣材料為硅橡膠復合材料，具有憎水性好、重量輕、防爆、耐污穢等優點。
• 5：表示標稱放電電流（5kA），這是避雷器能承受的雷電流沖擊能力的一個等級。
• W：代表“無間隙”，這是一種先進的設計，取消了傳統的串聯火花間隙，實現了更快的響應速度和更穩定的保護特性。
• Z：代表“電站型”，表明該避雷器主要適用于發電廠、變電站等場所的保護。
• 90：指避雷器的額定電壓（kV，有效值），這是其能持續運行的工作電壓。
• 235：指避雷器的殘壓（kV，峰值），即在標稱放電電流下，避雷器兩端的最大電壓降。殘壓越低，對被保護設備的絕緣水平要求就越低，保護效果越好。

二、核心結構與工作原理

HY5WZ-90/235避雷器的核心是金屬氧化物電阻片（MOV），其主要成分是氧化鋅（ZnO）。這種材料具有極其優異的非線性伏安特性：在系統正常運行時，電阻片呈現極高的電阻（兆歐級），僅通過微安級的泄漏電流，相當于開路狀態，對系統無影響；當遭遇雷電過電壓或操作過電壓時，其電阻值會在納秒級時間內急劇下降（變?yōu)闅W姆級），將巨大的沖擊電流泄放入地，并將被保護設備兩端的電壓（即殘壓）限制在一個安全值（235kV）以下。過電壓消失后，電阻片又迅速恢復高阻狀態，系統恢復正常運行。

其復合外套不僅提供了良好的外絕緣和機械強度，還具備優異的耐候性和抗老化能力，能適應戶外惡劣環境。

三、主要技術特點與優勢

1. 優異的保護性能：無間隙設計使得其動作無延時，響應速度極快。較低的殘壓（235kV）為被保護設備（如變壓器、開關等）提供了更充分的絕緣裕度。
2. 卓越的耐污穢與防爆能力：復合外套的憎水性和抗爬電性能使其在污穢潮濕環境下仍能可靠工作。其結構具有壓力釋放功能，在極端故障下能定向泄壓，防止瓷套爆炸，安全性高。

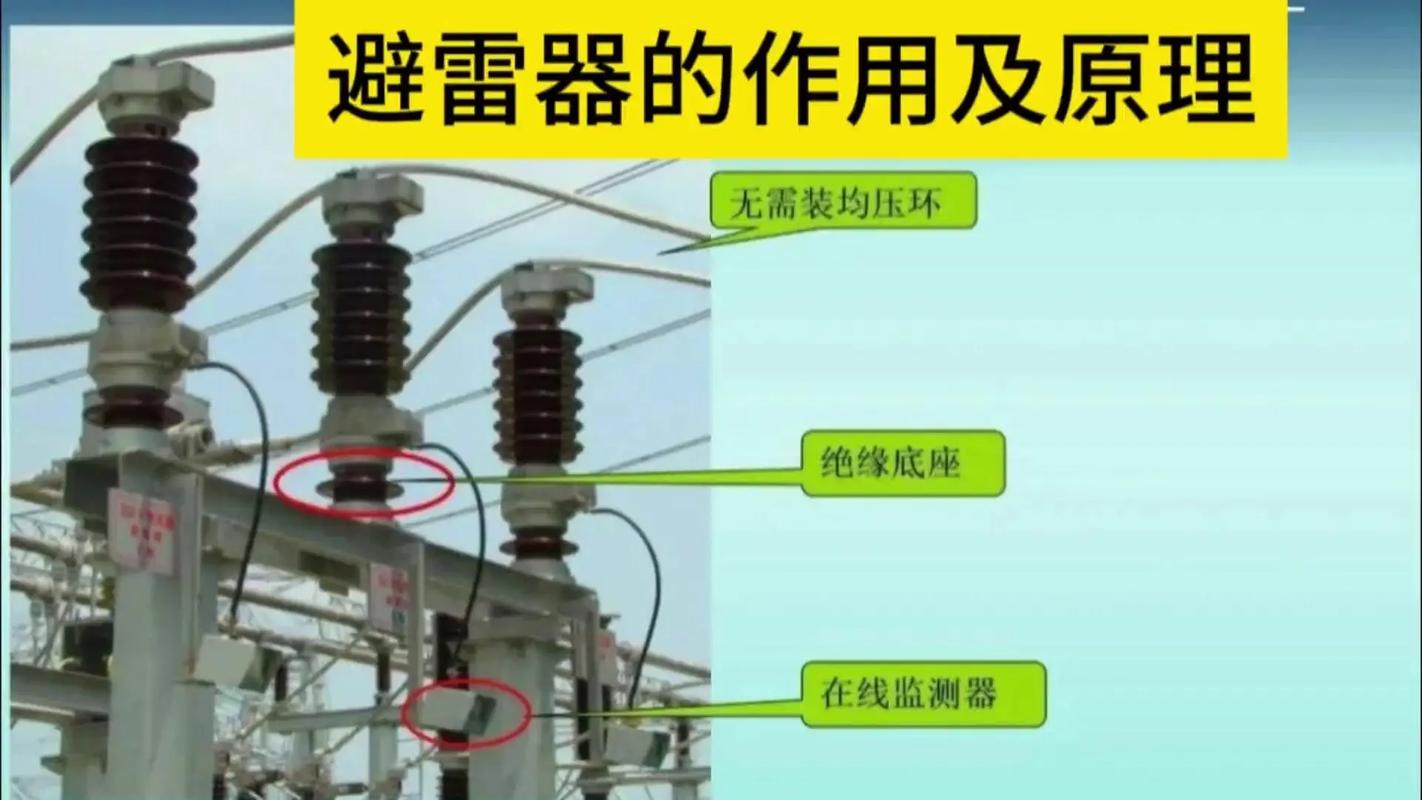

3. 運行監測方便：通常配備有放電計數器或在線監測儀，可記錄動作次數并監測泄漏電流，便于運維人員掌握其運行狀態。
4. 維護簡便，壽命長：無間隙結構無需復雜的間隙調整，基本實現免維護。電阻片性能穩定，預期運行壽命長。

四、典型應用場景

HY5WZ-90/90/235避雷器主要應用于額定電壓為110kV的電力系統中，具體包括：

• 變電站的母線及設備保護：安裝在變壓器、斷路器、隔離開關、互感器等重要電氣設備的附近，作為電站的集中過電壓保護。
• 輸電線路的進線保護：安裝在變電站的進出線端，用于限制沿線路侵入的雷電波。
• 發電廠的發電機出口及廠用電系統保護（需根據具體系統電壓配置相應型號）。

五、選型與安裝注意事項

在選用和安裝HY5WZ-90/235避雷器時，需注意：

• 確保其額定電壓（90kV）與系統運行電壓相匹配。
• 根據安裝點的短路電流水平和雷電活動強度，校核其標稱放電電流（5kA）和能量吸收能力是否滿足要求。
• 安裝位置應盡量靠近被保護設備，連接引線應短而直，以減小引線電感對保護效果的影響。
• 接地必須可靠，接地電阻值應符合規程要求，確保雷電流能順暢泄放入地。

###

HY5WZ-90/235復合外套無間隙金屬氧化物避雷器，集快速響應、可靠限制、安全防爆、便于維護等優點于一身，是現代中高壓電力系統防御雷電沖擊、保障供電可靠性的關鍵設備。正確的選型、安裝與維護，能使其充分發揮“電力安全哨兵”的作用，為電網的穩定運行保駕護航。
